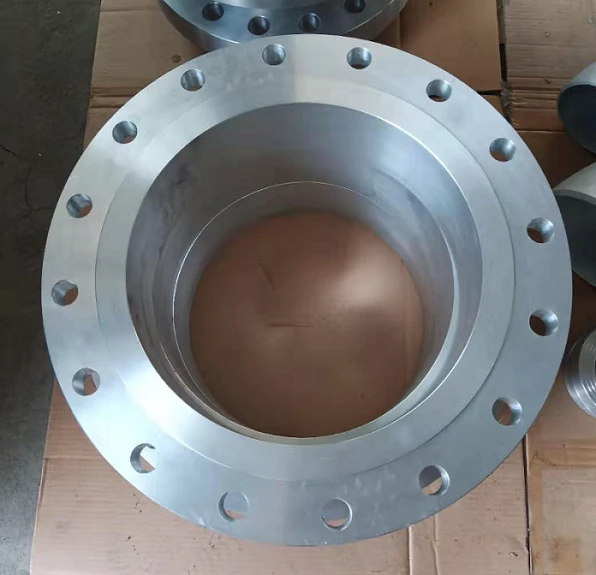

ASME B16.5 Ál 5086 rörflans

5086 álflansinn er hluti sem tengir rörið við rörið. Það er notað fyrir tengingu milli pípuenda. Það eru líka nokkrir flansar sem verða notaðir við inntak og úttak búnaðarins fyrir tengingu milli búnaðarins tveggja. 5086 álblöndu tilheyrir ál-magnesíum ál fjölskyldunni vegna þess að álsamsetning hennar getur aukið tæringarafköst þess, einnig þekkt sem ryðvarnarál. Helstu málmblöndur þessarar álblöndu er magnesíum. Þrátt fyrir að magnesíum hafi mikla leysni í föstu formi er uppbygging efnasambandsins sem myndast með áli ekki mikið frábrugðin fylkinu og styrkingaráhrifin eru ekki augljós, þannig að það er venjulega ekki styrkt með hitameðferð heldur hert með álagsherðingu eða köldu vinnslu. efnið. Vegna þess að hitameðhöndlun hefur ekki áhrif á hörku, heldur 5086 ál vélrænum styrk, er auðvelt að suða, hefur góða suðuafköst og hefur sjó tæringarþol.

ASME B16.5 5086 álrörsflansar munu mynda oxíðfilmu í röku lofti til að koma í veg fyrir að málmur tærist, þannig að þessi álflans hefur góða tæringarþol og er mikið notaður. ANSI B16.5 tilgreinir sérstakar upplýsingar eins og mál, þrýsting-hitastig, vikmörk, prófanir osfrv. fyrir 5086 álflansa. Staðallinn takmarkast við steypta eða svikna 5086 álrörsflansa og blindflansa steypta, svikna eða smíðaðir úr plötum.

Tæknilýsing á ASME B16.5 áli 5086 rörflans

TS er birgir ANSI/ASME B16.5 álfelgur 5086 rörflansa. 5086 pípaflansar okkar eru venjulega boðnir í steypu, smíða og plötu og eru fáanlegir í ýmsum stærðum og gerðum, allt frá NPS 1/2 til NPS 24, frá Class 150 til Class 2500, til að fullnægja þörfum viðskiptavina okkar.

ANSI/ASME B16.5 5086 Suðuhálsflans úr áli

ANSI/ASME B16.5 5086 álsuðuháls upphækkuð andlitsflans

ANSI/ASME B16.5 5086 Suðuflassuðuflans á beinum nöf úr áli

ANSI/ASME B16.5 5086 Bein hnafsuðu úr áli með upphækkuðum andlitsflans

ANSI/ASME B16.5 5086 Upphækkuð andlitsflans á áli

ANSI/ASME B16.5 5086 Slip-On flans úr áli

ANSI/ASME B16.5 5086 suðuflans á áli

ANSI/ASME B16.5 5086 Upphækkuð andlitsflans með suðu úr áli

ANSI/ASME B16.5 5086 Blindflans úr áli

ANSI/ASME B16.5 5086 Blindhækkuð andlitsflans úr áli

ANSI/ASME B16.5 5086 Hringsamskeyti úr áli

ANSI/ASME B16.5 5086 Hringliður úr áli með upphækkuðum andlitsflans

ANSI/ASME B16.5 5086 snittaður flans úr áli

ANSI/ASME B16.5 5086 Upphækkuð andlitsflans með ál

Efnasamsetning ( prósent ) af ASME B16.5 áli 5086 rörflans

Vélrænir eiginleikar ASME B16.5 ál 5086 rörflans

Það eru þrjú framleiðsluferli fyrir ASME B16.5 5086 álflansar: steypa, smíða og plata. Steypa er mikið notað flansferli með mikilli framleiðslu skilvirkni og lágum framleiðslukostnaði sem getur framleitt flansa með flóknum formum. Steypuflansinn á að bræða málminn í fljótandi stál við háan hita, hella bráðnu stálinu í málmmót sem er forhitað og haldið við stöðugt hitastig og mynda lögun flanssins. Eftir nokkurn tíma er steypan náttúrulega kæld og mynduð í mótinu, síðan fljótt kæld með vatni og myglu og að lokum fáður og ryðheldur. Flansinn sem framleiddur er með steypu hefur nákvæma lögun og stærð eyðublaðsins og vinnslumagnið er lítið, en það verða steypugalla eins og svitahola, sprungur osfrv., og innri uppbyggingin er illa straumlínulöguð. Það er almennt hentugur fyrir meðal- og lágþrýstingsvinnu. Að auki er yfirborðsfrágangur steypuflanssins ekki hár, kantskánin er óregluleg og það eru burr sem eru ekki sléttar. Neikvætt umburðarlyndi þess er yfirleitt á bilinu 1–5 mm.

Smíða flans er einnig mjög mikilvægt framleiðsluferli. Ferlið er að skera sívalningslaga plötuna í samræmi við ákveðinn stærð, hita hana upp í ákveðið hitastig til að gera hana hitaþjála og setja hana á köldu hausinn til að láta smíðavélina halda áfram að berja hana. Þetta mun gera inni í stálbilinu fyrirferðarmeira og vélrænni eiginleikar þess eru betri en upprunalega stálbitinn. Að lokum eru boltagötin á flansinum slegin út á billetið með gatavél og myndaður auða flansinn er einnig skorinn og fáður til að verða nothæfur flans.

Kolefnisinnihald svikinna flanssins er almennt lægra en steypuflanssins; straumlínulaga lögunin er góð; uppbyggingin er samningur og einsleitur; það eru engir gallar eins og svitahola; vélrænni eiginleikar eru betri; klippikrafturinn og togkrafturinn eru hærri; og kostnaðurinn er hærri en steyptu flansarnir. Hægt er að framleiða flansar með mikla styrkleika, mikla slitþol og mikla tæringarþol sem henta fyrir meðal- og háþrýstingsumhverfi eftir smíða vegna þess að kornabygging málmefnisins hefur verið bætt við smíðaferlið. Á sama tíma getur það útrýmt galla og porosity og aukið þéttleika og styrk flanssins. Að auki getur flansmótunarferlið tryggt víddarnákvæmni og yfirborðsgæði flanssins vegna þess að hægt er að stjórna aflögunarmagni og aflögunarhraða málmefnisins nákvæmlega meðan á smíðaferlinu stendur.

Stálplötuflansinn er skorinn beint af flansskífunni á miðplötunni, skilur eftir innri og ytri þvermál og þykkt vinnslumagns á henni og síðan eru boltagötin og vatnslínan unnin. Þessi tegund af flans er aðeins hentugur fyrir lágþrýstingsumhverfi. Breidd miðplötunnar takmarkar hámarksþvermál plötuflansa.

ASME B16.5 ál 5086 steypt flans

ASME B16.5 ál 5086 svikin flans

ASME B16.5 Ál 5086 plötuflans

Þykktarþol ASME B16.5 ál 5086 rörflans

ASME B16.5 staðallinn hefur kröfur um upphækkaða yfirborðsþykkt 5086 upphækkaða andlitsflansa úr áli. Flansar í flokki 150 og 300 eru venjulega með 2 mm [0,06 tommu] þykkt upphækkað yfirborð, en upphækkað yfirborðsþykkt flansa í flokki 400, 600, 900, 1500 og 2500 er yfirleitt 7 mm [0,25 tommur. ]. Þessi þykkt er ekki innifalin í lágmarksþykkt flanssins.

Eiginleikar ASME B16.5 Aluminium 5086 rörflans

Óeitrað

Góð tæringarþol

Viðnám við lágan hita

Góður styrkur

Fallegur, bjartur litur

Engin segulmagn

Létt í massa

Flansinn úr áli getur náð hörku ryðfríu stáli flans, og leiðni hans er hærri en ryðfríu stáli flans. Það hefur lágan þéttleika, er létt, þægilegt til flutnings, hefur góðan styrk, hvarfast ekki við efnafræðileg efni eins og saltpéturssýru og vetnisperoxíð og hefur aðra kosti. Við lághitaskilyrði er styrkur álflanssins bættur án brothættu, svo það er tilvalið efni fyrir lághitabúnað. Nú á dögum, í iðnaðarnotkun, hafa 5086 álflansar góða hlutfallslega kosti og notkunarhorfur.
